涡轮叶片喷砂为什么用白刚玉150目氧化铝砂？

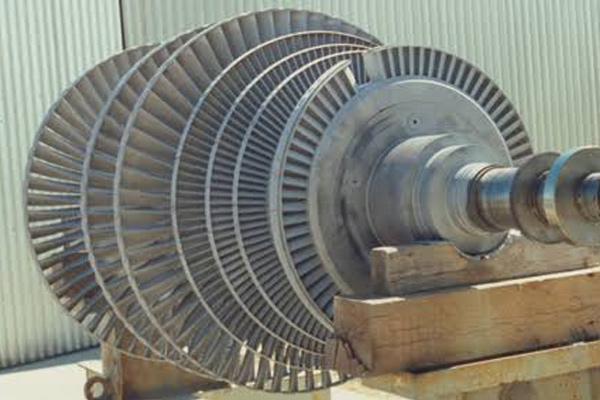

涡轮叶片基材为镍基高温合金（IN718等），对杂质污染极度敏感。对其喷涂前预处理选用F150高纯度白刚玉氧化铝砂，可以避免铁残留，既满足涡轮转子零部件对清洁度的要求，又可以实现高效、表面一致性好的喷砂效果。
一、为什么优先选用高纯度白刚玉（氧化铝砂）
1. 铁污染很低，杜绝晶间腐蚀
白刚玉氧化铝含量≥99.5%，铁杂质极低，不含游离硅。喷砂后不会在叶片表层嵌入铁质颗粒，避免叶片在高温交变工况下产生点蚀、应力开裂，完全满足航空FOD异物管控标准。棕刚玉含铁高，严禁用于发动机热端部件。
2. 棱角颗粒，精准构建涂层锚纹
颗粒为锋利多角晶体，冲击后形成均匀粗糙面，产生稳定的表面粗糙度Ra=2.0~3.5μm，大幅提高热障涂层、陶瓷底层的结合强度，防止高温涂层剥落。球形玻璃珠仅做抛光，无法造出足够咬合纹理。
3. 耐高温、化学惰性强
氧化铝热稳定性极佳，喷砂摩擦不会产生高温烧蚀，不会与高温合金发生化学反应，不损伤叶片基体。磨料破碎后自动形成新刃口，自锐性稳定，整批工件粗糙度高度一致。
4. 不易嵌砂，薄壁叶片不变形
颗粒脆性合理，极少发生微粒嵌入基材；棱角切削柔和，低压喷砂即可完成清理，不会啃削薄壁叶型，保证叶片尺寸精度。
二、为什么选定150目（F150）粒度
1. 粗糙度完美匹配喷涂工艺
- 粒度偏大（80#/120#）：砂粒过粗，会造成深划痕、表面凹坑，破坏叶片精密型面；
- 粒度偏小（220#/240#）：冲击力不足，氧化皮清理不干净，表面锚纹过浅，涂层容易起皮脱落；
- F150粒径刚好：既能彻底清除热处理氧化皮、机加工刀痕，又能生成连续均匀的微观凹凸结构，是航发叶片热喷涂预处理的通用标准粒度。
2. 兼顾清理效率与表面精度
WFA F150#砂切削力适中，可在较低气压下作业，保护叶片前缘、薄壁叶盆等薄弱位置，不会产生冲击变形；批量加工时粒度分布窄，前后批次喷砂效果统一，满足航空工艺重复性要求。
3. 回收性价比更高
F150白刚玉破碎速率适中，在密闭喷砂设备中可反复循环使用8~12次，粉尘少，相比更细的微粉磨料，综合加工成本更低。
