白刚玉价格太低为什么不合理？
白刚玉磨料是经过高温冶炼制成的人工磨料，它是经过多级加工工艺制成的工业产品。白刚玉的价格太低有可能不是正宗的白刚玉磨料。
一、核心原料：高纯氧化铝粉成本天然高，低价料根本用不起
正宗电熔白刚玉（WFA）唯一原料是冶金级高纯氧化铝粉，和棕刚玉廉价铝矾土原料形成巨大成本差：
1. 原料单耗与单价硬成本
生产1吨合格白刚玉熔块，需要1.08～1.1吨工业氧化铝粉；2026年市场氧化铝粉主流出厂价2700～2900元/吨，仅原料成本就接近3000元/吨。
棕刚玉原料是铝矾土矿石，单价仅氧化铝粉1/3，单耗更低，原料成本直接少1500元/吨以上。
2. 纯度硬性门槛推高原料成本
国标一级白刚玉要求Al₂O₃≥99.5%、Fe₂O₃≤0.06%、Na₂O≤0.35%，必须采购低钠高纯氧化铝；低价普通氧化铝粉钠、铁杂质超标，炼不出纯白刚玉，会出现黄点、黑点、磨削发黑问题。
3. 原料逻辑底线
只算氧化铝原料成本就接近3000元/吨，再叠加电费、破碎、酸洗、磁选、分级、环保、人工，**正宗白刚玉出厂成本底线4100元/吨以上**；若市场报价远低于4000元/吨，仅原料一项就完全亏损，不可能是真白刚玉。
二、冶炼环节：白刚玉是“电老虎”，能耗成本占总成本30%～35%，无压缩空间

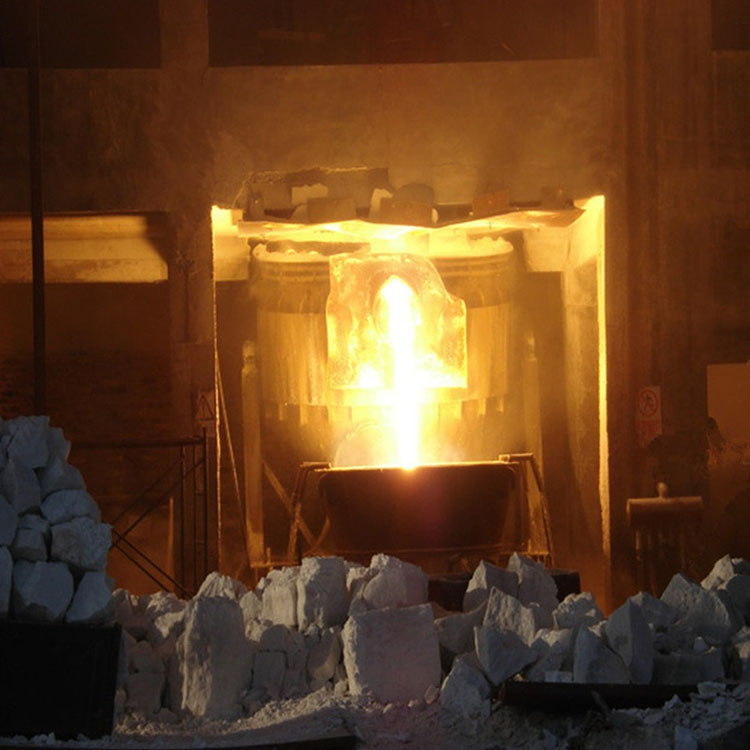

白刚玉冶炼温度2050℃以上，电弧炉熔融能耗远高于棕刚玉，电费是第二大刚性成本：
1. 吨产品电耗对比
- 白刚玉：每吨成品综合电耗**2000～2850度电；工业电价0.5～0.65元/度，仅电费1000～1800元/吨。
- 棕刚玉：电耗仅1200～1600度，电费比白刚玉少600元/吨左右。
2. 冶炼设备投资与损耗成本
白刚玉需大型倾倒炉、水冷炉衬，炉衬高温损耗快，维修、耐火耗材损耗成本更高；小作坊低成本土炉达不到2000℃稳定熔融，无法生成完整α-刚玉晶体，只能炼劣质杂料。
3. 低价造假规避冶炼成本
仿冒砂完全跳过**高温电熔冶炼**工序：直接把铝灰、废刚玉碎料、石英砂简单粉碎混合，无需耗电熔炼，直接省去上千块电费与炉体损耗成本，售价才能压得极低。
三、后处理提纯工序：白刚玉多道提纯，每一步都增加硬性成本
真白刚玉熔块出炉后，必须经过多道高成本精加工，低价仿品全部省略关键工序：
1. 破碎+精细分级
F系列砂、W系列微粉需要多级破碎、气流分级，保证粒度集中、无粗细混杂；超细W10/W7微粉进口分级设备能耗、运维成本极高。低价杂料只用普通粉碎机简单粉碎，粒度杂乱。
2. 磁选除杂
多级磁选脱除铁磁性杂质，保证打磨不锈钢、刀具不发黑、无斑点；酸洗产生废水，环保处理成本高。
四、综合完整成本测算
1. 高纯氧化铝原料：≈2900元
2. 电弧冶炼电费：≈1200元
3. 炉衬维修、辅料、人工：≈300元
4. 破碎、分级、酸洗磁选、烘干：≈400元
5. 环保、包装：≈300元
每吨成本合计≥4100元，对质量把控严格的工厂还有质量控制成本、管理成本等费用。因此，低于成本价格的白刚玉砂，不符合合理的成本范围。
除此以为，白刚玉微粉的成本更是需要增加化学处理、溢流沉淀、烘干筛松等复杂工艺体系，成本会高的更多。
五、低价冒充砂常见种类（为什么成本能压极低）
1. 废耐火刚玉回收碎料：废旧刚玉砖、废弃砂轮破碎，杂质、低熔点物相多；
2. 石英砂+少量白刚玉混合：石英成本极低，混合后视觉发白，但硬度、导热、磨削性能完全不达标。
