影响白刚玉喷砂磨料耐用度的因素有哪些？
白刚玉喷砂磨料的耐用度（磨损率、可循环次数、切削寿命）主要由磨料本身品质、喷砂工艺参数、工件与环境条件三大类因素共同决定。
一、白刚玉喷砂磨料自身品质
1. 化学成分与纯度
- α‑Al₂O₃含量：越高越耐用，一级白刚玉的氧化铝含量大于99%，更有利于提高喷砂耐用度，砂粒不粉化。
- 杂质影响：Fe₂O₃、SiO₂、Na₂O等杂质会显著降低韧性与耐磨性，特别是氧化钠的含量，其含量越低，白刚玉喷砂磨料的球磨韧性、硬度、抗压强度都表现更好。
- 自锐性：晶体沿晶界断裂、持续产生新棱角，是耐用的关键机制。
2. 颗粒特性
- 粒径与分布：D50在15–25μm区间通常平衡效率与寿命；分布越集中（曲线越陡），磨损越稳定。
- 颗粒形貌：多棱角切削力强但磨损快；近球形应力分散、更耐磨，寿命可提升20%–30%。
- 致密度与韧性：熔炼充分、结晶完整、无内部裂纹的颗粒，抗冲击破碎能力更强。
3. 制造工艺
- 电熔温度、冷却速度、破碎与分级精度直接影响颗粒强度、形貌与纯度。

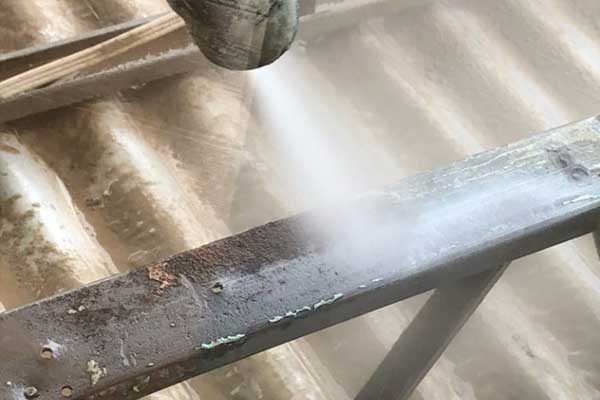

二、喷砂工艺参数（关键外因）
1. 压力与流量
- 压力过高：颗粒冲击破碎加剧、损耗飙升；过低则效率低、需延长时间，总损耗未必减少。
- 常用区间：**0.4–0.6 MPa**。
2. 喷射角度与距离
- 角度：30°–60°（常用45°±5°）冲击效率与磨损较均衡；垂直/接近0°易造成颗粒反弹、过度破碎。
- 距离：过近冲击过载、颗粒易碎；过远动能不足、效率低。
3. 循环使用与筛分
- 及时筛除过细粉与碎粒，可显著提升循环寿命（白刚玉通常可循环5–10次）。
三、工件与环境条件
1. 工件材料与硬度
- 工件越硬（如淬火钢、硬质合金），对磨料冲击越大、耐用度越低。
2. 环境因素
- 湿度：相对湿度＞70%，磨损率上升8%–12%（颗粒易团聚、冲击效率下降）。
- 温度：700℃以下性能稳定；900℃以上开始明显软化、磨损加剧。
- 腐蚀介质：酸碱环境会侵蚀颗粒表面、降低强度。
四、耐用度优化要点（快速参考）
1. 选用高纯度（α‑Al₂O₃≥99%）、低杂质、粒度集中的白刚玉。
2. 控制压力0.4–0.6 MPa、角度45°、距离150 mm左右。
3. 循环使用时及时筛分除粉，避免碎粒累积。
4. 高湿环境适当降低压力、加强干燥。
5. 硬工件优先选韧性更好、球形度适中的白刚玉。
