白刚玉的球磨韧性是多少？
日期：2025-12-12 09:05:42 人气：点击：
白刚玉的球磨韧性是多少？

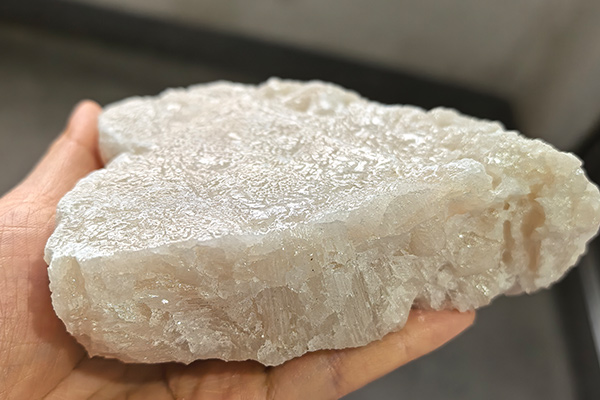

白刚玉的球磨韧性通常没有固定的范围，它取决于白刚玉的纯度、晶型结构、粒度及生产工艺。根据GB/T 23538-2023标准的要求，白刚玉磨料的球磨韧性采用球磨韧性测定仪进行检测。以一定时间内钢球回转造成的磨料磨损率作为判断依据。
以白刚玉16目为例，普通白刚玉（Al₂O₃纯度 99.0%~99.3%）的球磨韧性通常为40-42%；高纯度白刚玉（Al₂O₃纯度≥99.5%，α-Al₂O₃晶型占比高）的球磨韧性为45-50%。球磨韧性越高，代表白刚玉的颗粒抗破碎能力越强，韧性越好，耐磨度越好。
各个白刚玉厂家生产的白刚玉质量不同，影响韧性的关键因素有：
纯度：杂质（如 SiO₂、Fe₂O₃）会破坏 α-Al₂O₃晶体的完整性，降低颗粒韧性。
堆积密度：堆积密度越高，球磨韧性越高。
生产工艺：固定炉生产的白刚玉韧性优于倾倒炉白刚玉。
粒度：粗粒度白刚玉（如 16 目、24 目）颗粒内部缺陷少，韧性高于细粒度（如 200 目、325 目）产品。
