全国服务热线:13526538098

粉色刚玉铬刚玉段砂1-3mm

日期:2022-05-05 22:22:10 人气:点击:

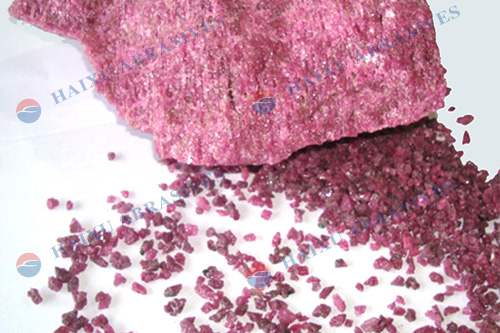

粉色刚玉铬刚玉段砂1-3mm


      粉色刚玉铬刚玉段砂1-3mm是以冶金级氧化铬和工业氧化铝为原料,以在2000℃以上高温条件下发生化学反应,而获得铬钢玉。产品具有较好的高温热化稳定性,耐冲刷性,抗侵蚀性和耐磨性。铬刚玉呈粉红色,硬度与白刚玉近似,韧性比白刚玉高。


粉色刚玉铬刚玉段砂1-3mm的特点:

1.    耐火性能高于白刚玉。
由Al2O3 -Cr2O3 二元相图可知,Al2O3 和Cr2O3能形成连续固溶体, 而没有低共熔物产生。因此, 在高纯刚玉材料中加入Cr2O3 , 不论加入量多少, 不仅不会降低材料的耐火性能, 反而使材料的耐火性能有所提高。铬刚玉砖的耐火度(>1790 ℃)及荷重软化温度(>1700 ℃)均优于高纯刚玉制品。
2.    强度高于白刚玉。
用普通刚玉制成的耐火砖的常温耐压强度一般为70 ~ 100MPa ,铬刚玉制成的铬刚玉砖的常温耐压强度一般>150MPa , 其强度明显高于刚玉砖。这是由于制品在烧成过程中, 其颗粒与颗粒之间, 颗粒与细粉之间, 细粉与细粉之间均形成了Al2O3 -Cr2O3 固溶体, 该固溶体象桥一样把颗粒、细粉连接在一起, 使材料的强度大大提高。
3.    优越的抗热震稳定性。
在刚玉中加入Cr2O3 , 当C r2O3 含量为10 %~ 66 %时, 材料的热震稳定性随C r2O3 含量的增加而降低, 即C r2O3 含量低的铬刚玉砖, 其热震稳定性好于Cr2O3 含量高的铬刚玉砖。

4. 抗渣侵蚀能力强。
各种耐火材料氧化物在熔融煤渣中的溶解度:Cr2O3 在煤气化炉渣(SiO2 -CaO系)及各种玻璃熔体中的溶解度比其他氧化物材料的溶解度要小得多。因而Cr2O3 或含Cr2O3 的耐火材料具有良好的抗钢渣、有色冶炼渣、煤气化炉渣、油气化炉渣和各种玻璃熔体熔蚀能力。Cr2O3 熔体或Cr2O3 与炉渣反应生成的液相粘度比其他低熔物粘度大, 这就阻止了熔渣沿毛细气孔向砖体内部渗透, 避免形成变质层而产生结构剥落


粉色刚玉铬刚玉段砂生产规格:

耐火材料级段砂和细粉:0-1mm 1-3mm 3-5mm 5-8mm 325# 200#-0 100#-0

粉色刚玉铬刚玉段砂1-3mm的化学性能:

低铬 AL2O3 ≥98.5%
Cr2O3 0.20-0.45%
NA2O ≤0.50%
中铬 AL2O3 ≥98.2%
Cr2O3 0.45-1.0%
NA2O ≤0.55%
高铬 AL2O3 ≥97.4%
Cr2O3 1.0-2.0%
NA2O ≤0.55%


粉色刚玉铬刚玉段砂1-3mm的物理性能:

基本矿物 α-Al2O3
晶体尺寸 600-800 μm
莫氏硬度 9
努普硬度 2200-2300 kg/cm3
熔点 2050 ℃
比重 3.9-4.1g/cm3
堆积密度 1.40-1.91 g/cm3
颜色 粉色
晶型 多棱型

粉色刚玉铬刚玉段砂1-3mm产品用途:


应用于钢铁、铸造、石油化工、透气砖、钢包衬、浇注料、预制件、陶瓷等领域,是一种优异的耐火原料。耐火度高,硬度大,热震稳定性好,抗侵蚀性和耐磨性能好,性能稳定。铬刚玉为原料生产的透气砖,刚玉砖,可以提升制品的耐火度,荷重软化温度,提高制品的耐压强度,提升抗渣腐蚀强度,提高产品的使用寿命。

推荐资讯
